Manuelles Ausrichten des Druckkopfes

Versuchen Sie, den Druckkopf nach der automatischen Druckkopfausrichtung manuell auszurichten, wenn die Druckergebnisse nicht wie erwartet sind oder wenn gerade Linien versetzt gedruckt werden.

Hinweis

Was Sie benötigen: Drei Blätter Normalpapier des Formats A4 oder Letter

  1. Überprüfen Sie, ob der Drucker eingeschaltet ist.

  2. Legen Sie drei Blatt Normalpapier des Formats A4 oder Letter in die Kassette ein.

  3. Wählen Sie (Einrichten) im Bildschirm HOME aus.

    Der Einrichtungsmenü-Bildschirm wird angezeigt.

  4. Wählen Sie Wartung (Maintenance) aus.

    Der Bildschirm Wartung (Maintenance) wird angezeigt.

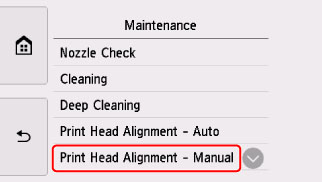

  5. Wählen Sie Druckkopfausrichtung - Manuell (Print Head Alignment - Manual) aus.

    Der Bestätigungsbildschirm wird angezeigt.

    Hinweis

    • Zum Ausdrucken und Prüfen der aktuellen Druckkopf-Ausrichtungswerte wählen Sie Kopfausrichtungswert drucken (Print the head alignment value).

  6. Prüfen Sie die Meldung, und wählen Sie dann Ja (Yes) aus.

    Das Bedienfeld ist geöffnet und das Papierausgabefach wird automatisch herausgezogen.

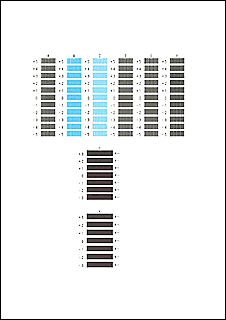

    Nun wird das Muster für die Druckkopfausrichtung gedruckt.

  7. Wenn Wurden die Muster korrekt gedruckt? (Did the patterns print correctly?) angezeigt wird, stellen Sie sicher, dass das Muster korrekt gedruckt wurde; falls dem so ist, wählen Sie Ja (Yes) aus.

  8. Prüfen Sie die Meldung und wählen Sie dann Weiter (Next) aus.

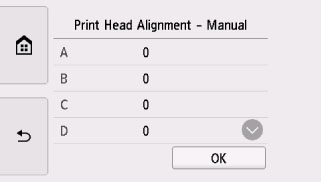

    Der Eingabebildschirm für die Ausrichtung der Druckkopfposition wird angezeigt.

  9. Überprüfen Sie die ersten Muster und tippen Sie auf A. Suchen Sie in Spalte A das Muster, das die am wenigsten sichtbaren Streifen aufweist, und wählen Sie dann die Nummer dieses Musters aus.

    Hinweis

    • Wenn alle Muster unterschiedlich aussehen, wählen Sie das Muster, das die am wenigsten sichtbaren vertikalen Streifen aufweist.

      Schwach sichtbare vertikale Streifen

      Sichtbare vertikale Streifen

    • Wenn alle Muster unterschiedlich aussehen, wählen Sie das Muster, das die am wenigsten sichtbaren horizontalen Streifen aufweist.

      Schwach sichtbare horizontale Streifen

      Sichtbare horizontale Streifen

  10. Wiederholen Sie diese Schritte, bis Sie mit der Eingabe von Musternummern für die Spalten B bis H fertig sind, und wählen Sie dann OK aus.

  11. Prüfen Sie die Meldung und wählen Sie dann OK aus.

    Der zweite Mustersatz wird gedruckt.

  12. Überprüfen Sie die zweiten Muster und tippen Sie auf I. Suchen Sie in Spalte I das Muster, das die am wenigsten sichtbaren Streifen aufweist, und wählen Sie dann die Nummer dieses Musters aus.

    Hinweis

    • Wenn alle Muster unterschiedlich aussehen, wählen Sie das Muster, das die am wenigsten sichtbaren vertikalen Streifen aufweist.

      Schwach sichtbare vertikale Streifen

      Sichtbare vertikale Streifen

  13. Wiederholen Sie diese Schritte, bis Sie mit der Eingabe von Musternummern für die Spalten J bis P fertig sind, und wählen Sie dann OK aus.

  14. Prüfen Sie die Meldung und wählen Sie dann OK aus.

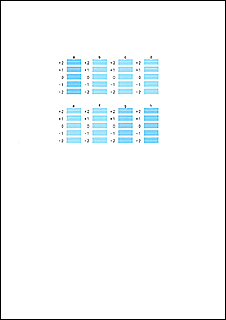

    Der dritte Mustersatz wird gedruckt.

  15. Überprüfen Sie die dritten Muster und tippen Sie auf a. Suchen Sie in Spalte a das Muster, das die am wenigsten sichtbaren Striche aufweist, und wählen Sie dann die Nummer dieses Musters aus.

    Hinweis

    • Wenn alle Muster unterschiedlich aussehen, wählen Sie das Muster, das die am wenigsten sichtbaren horizontalen Striche aufweist.

      Schwach sichtbare horizontale Striche

      Sichtbare horizontale Streifen

  16. Wiederholen Sie diese Schritte, bis Sie mit der Eingabe von Musternummern für die Spalten b bis h fertig sind, und wählen Sie dann OK aus.

  17. Wählen Sie OK aus, wenn die Bestätigungsmeldung angezeigt wird.
